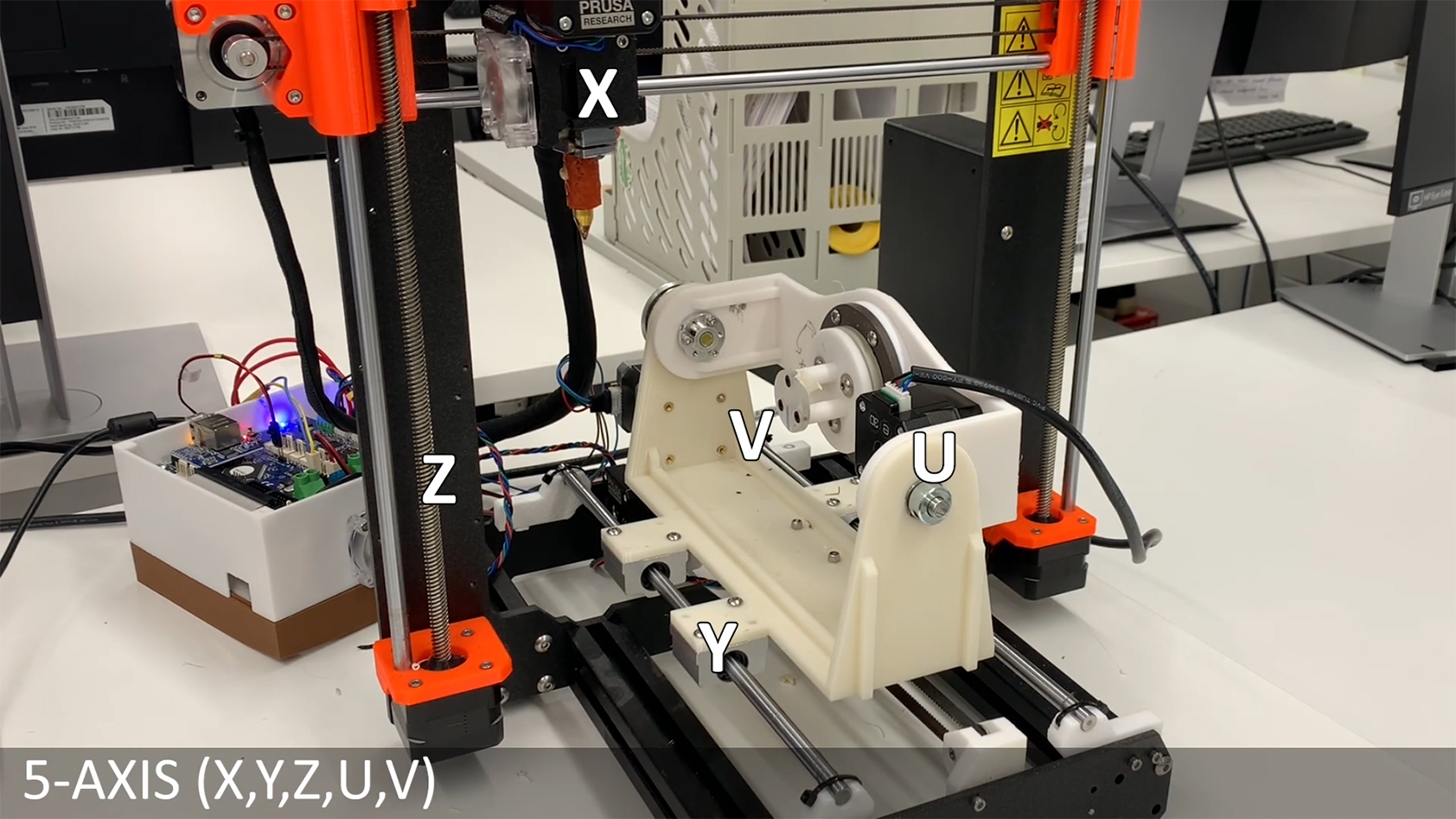

Open5x 是一个从开源机器中汲取灵感用于个人制造的项目。该项目展示了如何将流行的现成3轴3D打印机升级为5轴3D打印机。Open5x 硬件已经迭代并实现到各种 FDM 3D 打印机上,例如 Prusai3、Voron 和 E3D 的工具更换系统。
为了克服这些问题,研究人员采用了机械臂和多轴 CNC 来将材料沉积在保形层中。保形沉积通过无支撑打印和曲面层沉积提高了 3D 打印部件的质量。然而,由于成本高和技术复杂性,这种多轴 3D 打印对于许多人来说都是无法实现的。此外,保形切片机的 GUI 支持有限,这给用户带来了额外的障碍。
为了让更多制造商和研究人员能够使用多轴 3D 打印,我们设计了一种廉价且方便的方法,可将普通 3D 打印机升级到 5 轴。我们还开发了基于 GUI 的保形切片机,集成在流行的 CAD 软件包中。这些功能共同为设计、模拟和创建保形打印 3D 模型提供了一种方便的工作流程。

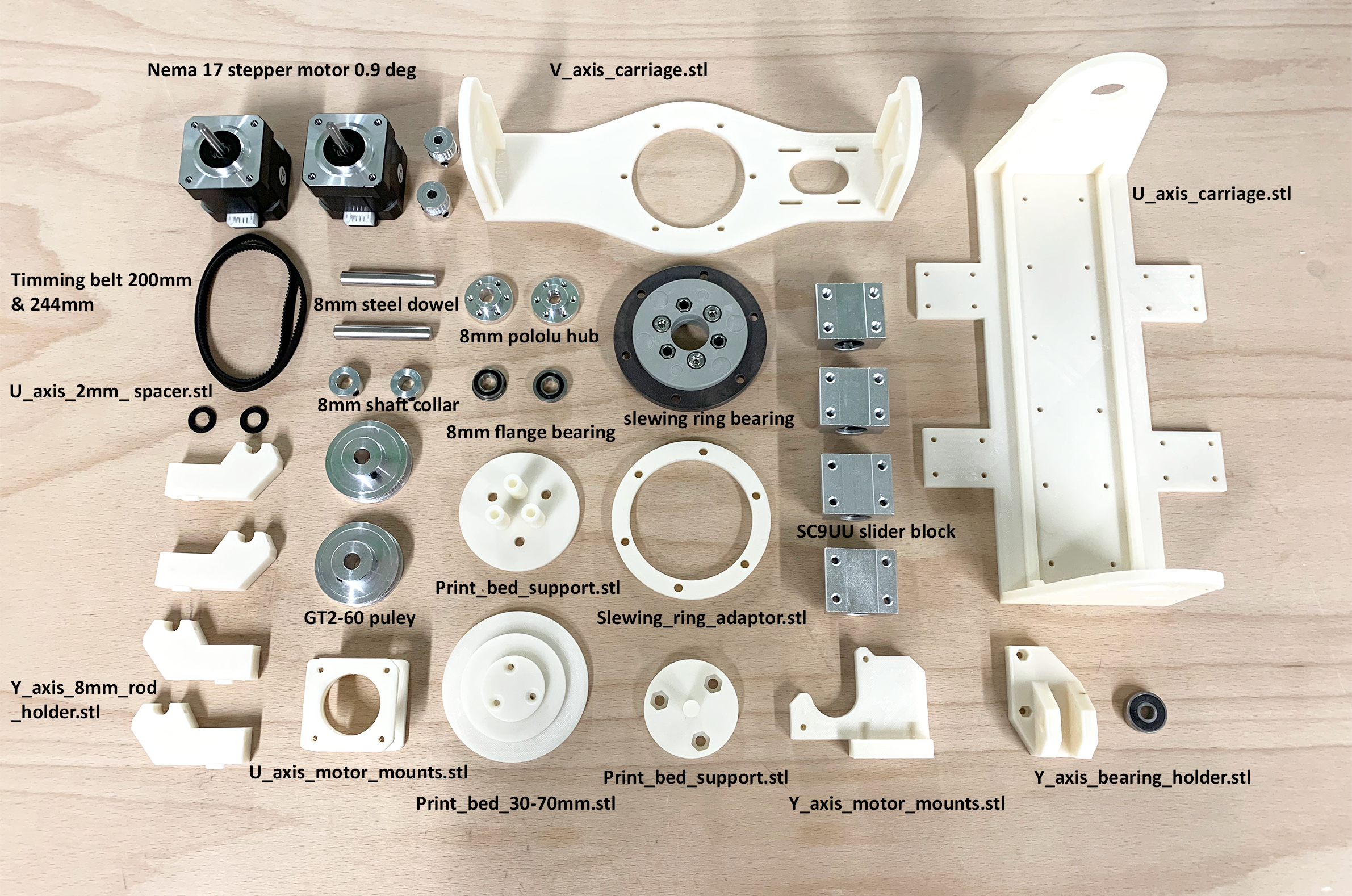

硬件上除了一台Prusa i3 3D打印机,还包括额外的电机、一些通用硬件和3D打印部件。使用了常见的RepRap固件上加上Duet3D电子设备控制。

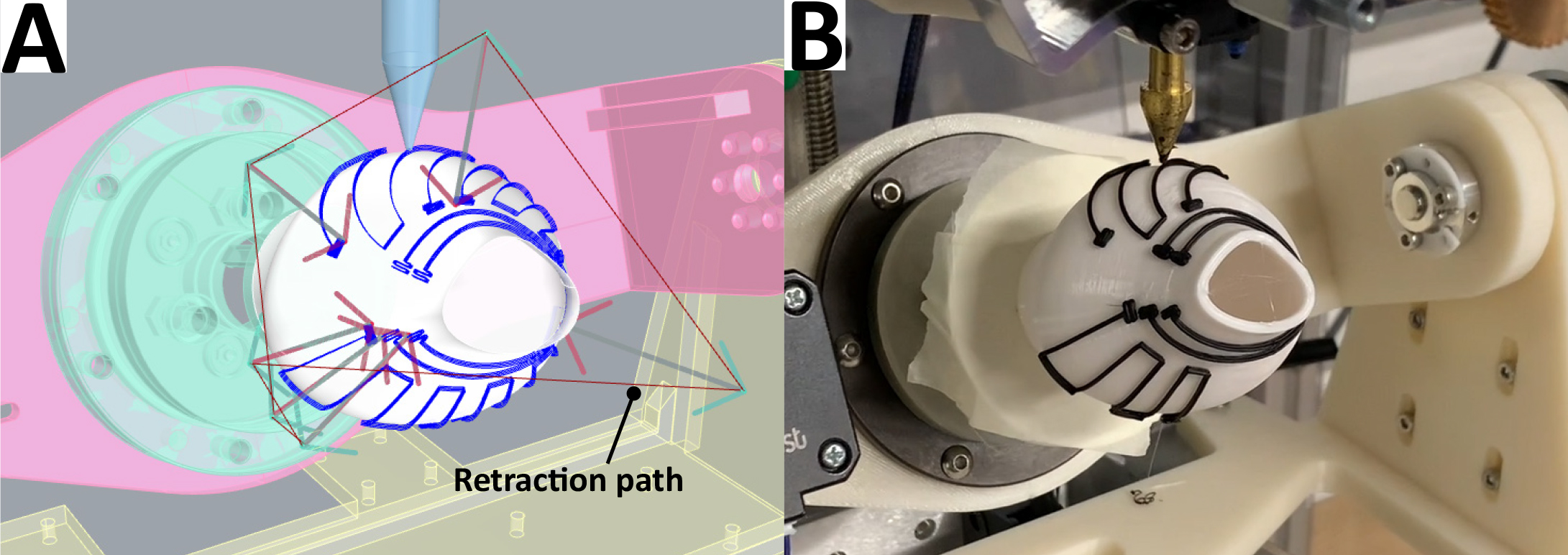

切片软件上,由于传统的切片软件只能在平面层中切片,研究人员开发了一种使用Grasshopper(Rhino CAD 软件中包含的可视化编程语言)的非平面切片算法来克服这个问题。
5,用于5轴切片的Grasshopper定义和Rhino模板。
